原理及結構
17AM-D系列熱保護器是一種電流、溫度敏感性保護裝置，與馬達線圈串聯，保護器依據線圈溫度及馬達電流大小而變化，當溫度、電流增高時所產生的熱量傳遞到雙金屬元件上，達到預定動作溫度設定值時，雙金屬元件便迅速動作，使觸點斷開，切斷電路。當馬達線圈的溫度下降到該產品的額定復位溫度值時，雙金屬元件又恢復到初始狀態，動觸點閉合電路重新導通。
17AM-D+PTC熱保護器是在17AM-D保護器上設置了一個與觸點并聯的PTC發熱元件，當17AM-D保護器處于閉合狀態時，PTC處于被短接狀態無電壓，當被保護對象出現異常時，保護器觸點斷開后PTC有電壓發熱，該熱量使得保護器保持于斷開狀態，因PTC電阻達10kΩ以上使得負載處于停止狀態，只有電源切斷后，PTC降溫保護器觸點才能自動復位，再次接通電源負載恢復運行狀態。
特點及應用
17AM-D系列熱保護器具有電流跳脫靈敏、控制溫度精確等優勢。應用于各類感應電機、串激電機、變壓器、鎮流器、電動工具、汽車電機、電熱器具等電器設備，
17AM-D+PTC熱保護器主要運用吸塵器、粉碎機、電動工具、園林工具、大功率水泵電機。
保護器使用時依據客戶使用需要配有相應的絕緣套管。

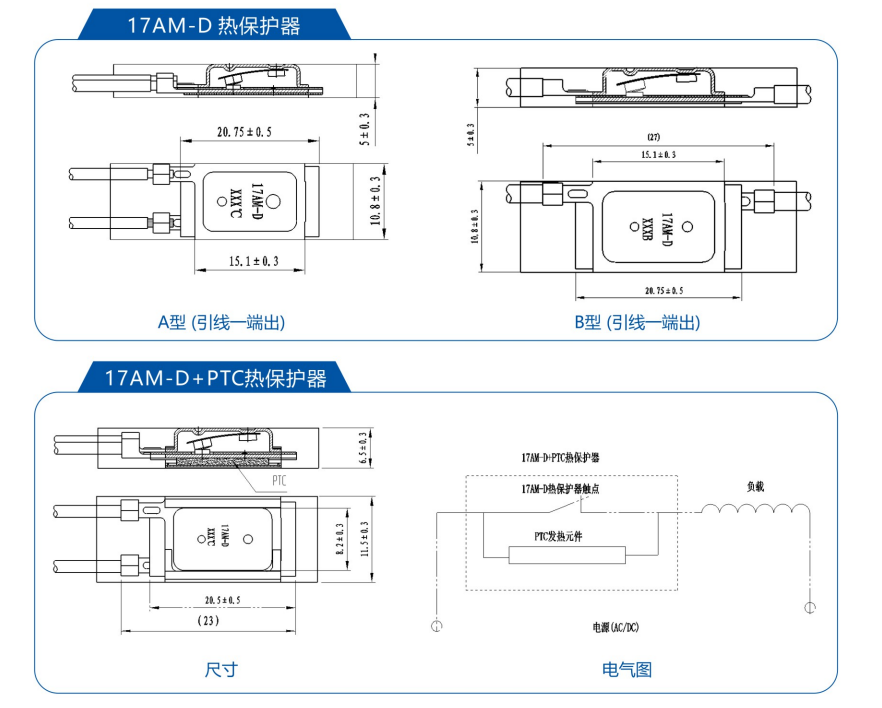

尺寸
認證
17AM-D:UL VDE CQC CB KC
17AM-D+PTC:UL VDE CQC
溫度規格
動作溫度:50~180+5℃℃;每5℃一檔;

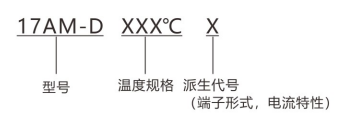

型號規格說明
觸點容量
12VDC25A
125VAC20A
24VDC20A
250VAC10A
600VAC4A

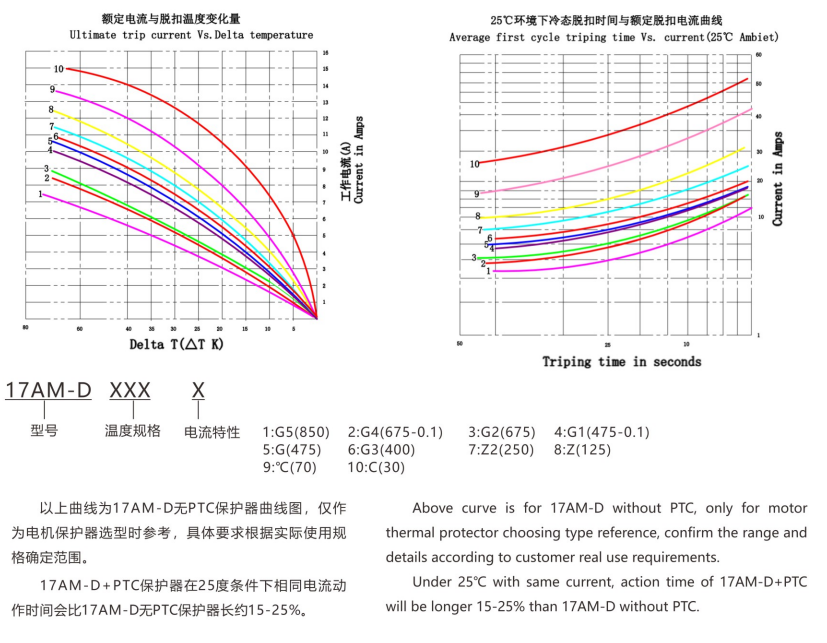

電流特性圖
